[VJ5VP141]VAIO Vision+(TM) 14のカバースタンドの使い方

対象製品:モバイルモニター VJ5VP141C*(個人向けモデル)
              VJ5VP141P*(法人向けモデル)

 カバースタンドの使い方を教えてほしいです。

 カバースタンドには二通りの使い方があります。


以下のリンクよりご確認ください。


説明

VAIO Vision+™ 14のカバースタンドの使い方について説明します。


カバーとして使う場合

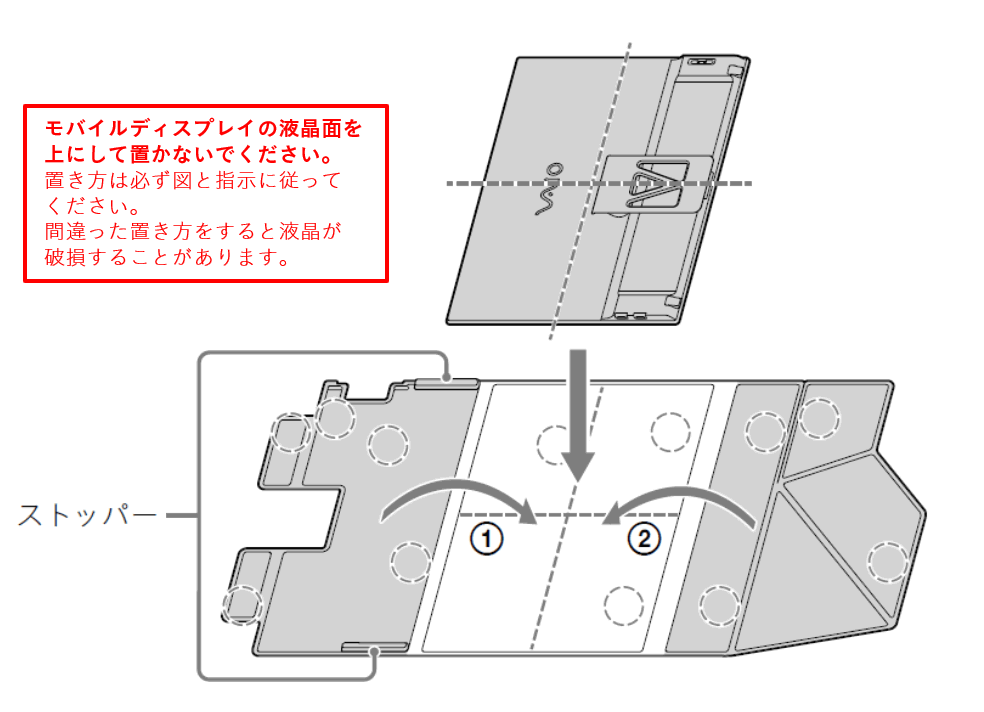

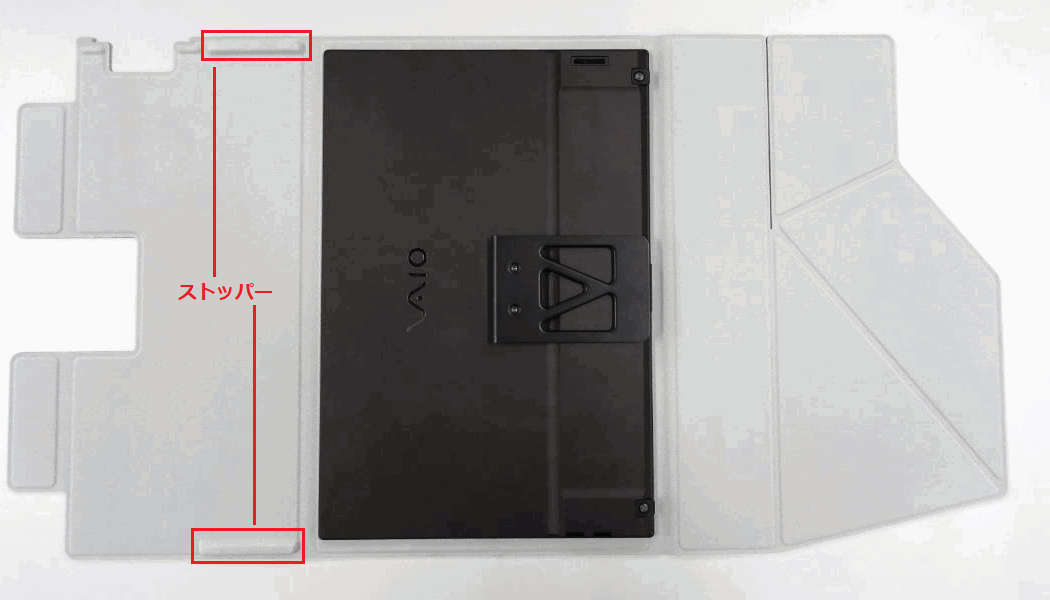

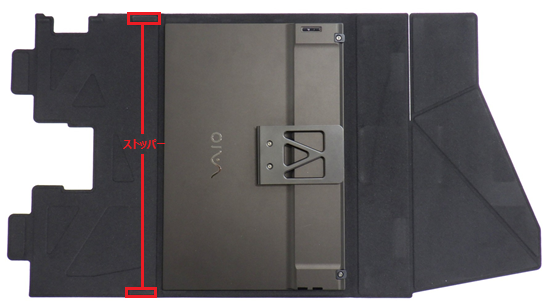

  1. 下記の画像のように、モバイルディスプレイの背面を上にして、スタンドが右側にくる状態でカバースタンドの中央に合わせて置きます。

     ご注意

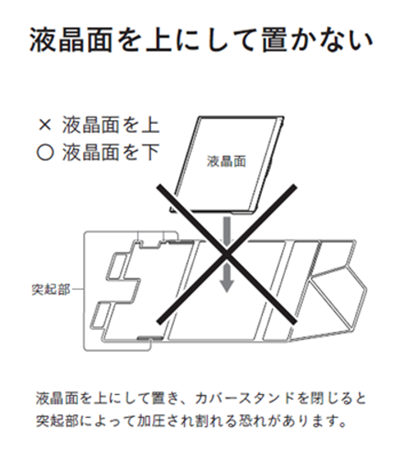

    カバーとして使う場合、モバイルディスプレイの背面を上にして、液晶面が必ずカバー側になるように置いてください。
    また、置く向きも下記の画像を参考に間違った方向に置かないようにしてください。

    間違った置き方をした場合、液晶の破損につながります。

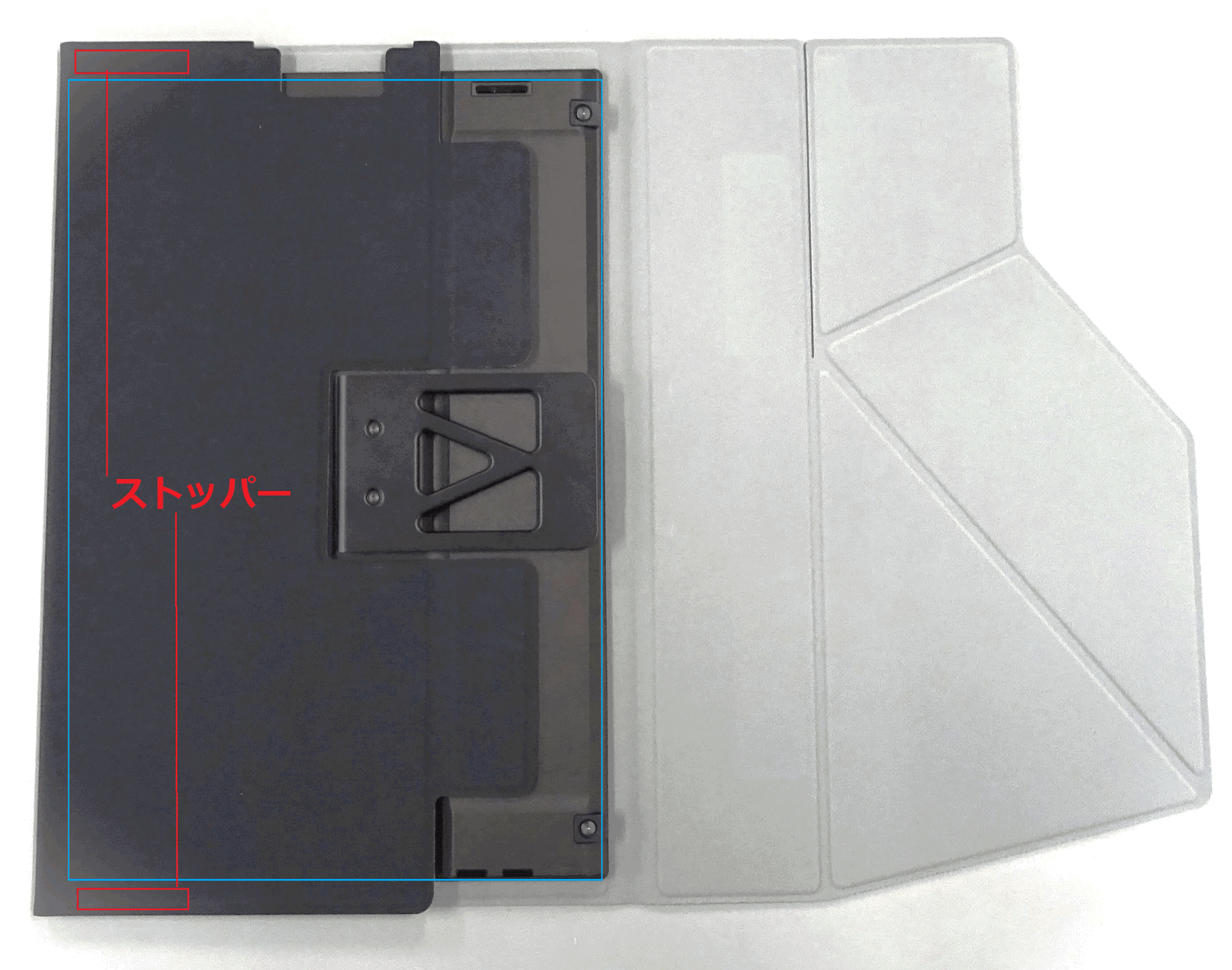

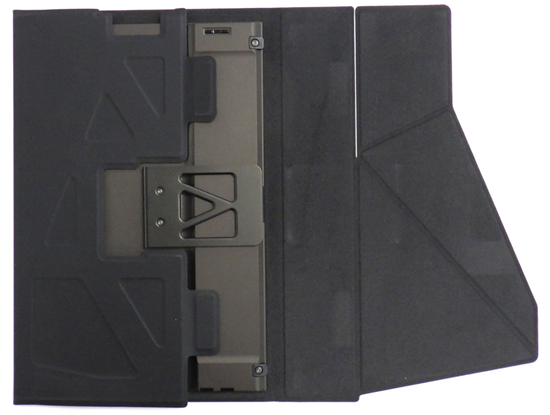

  2. 左側のカバーをモバイルディスプレイにかぶせます。
    この時、上下にあるストッパーがモバイルディスプレイに乗り上げないようにしてください。

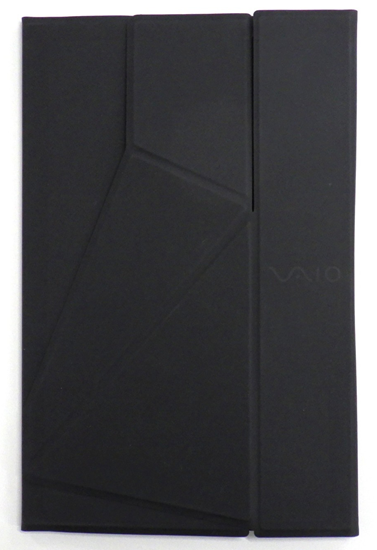

  3. 右側のカバーをかぶせます。

    ※下図の点線で丸く囲んだ位置に磁石が内蔵されています。
     カバースタンドを折りたたむと、磁石同士が貼り付いて固定されます。

     ご注意


    磁石が各部にあるため、磁気カードや乗車券などの磁気に弱い機器を近づけると、記録内容が破壊されることがありますので、
    近づけないようにしてください。

     参考情報


    モバイルディスプレイの収納手順は以下の動画も参考にしてください。

目次へ戻る


スタンドとして使う場合

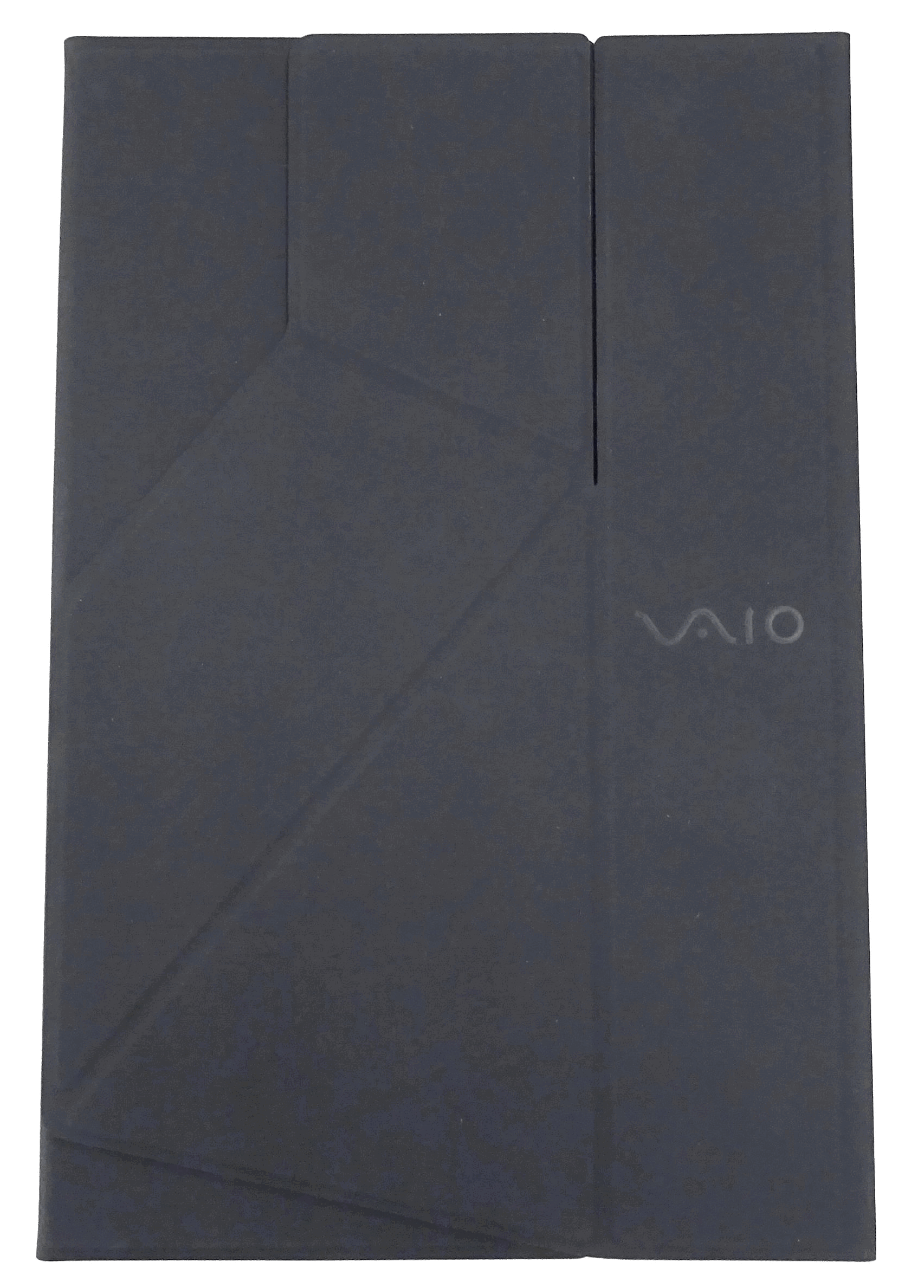

  1. モバイルディスプレイを入れずに、カバースタンドを閉じます。

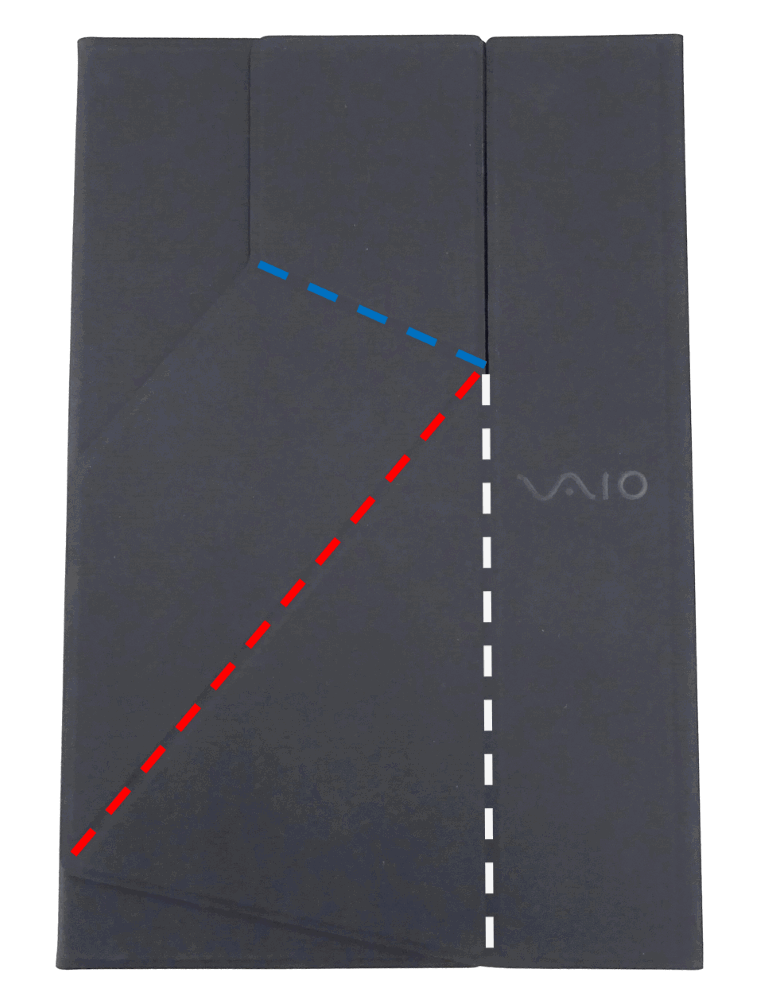

    ※下図の白・赤・青の点線部分が組み立て時に曲げる部分です。

  2. カバースタンドの左下側から、白の点線部分に沿って約90度に曲げます。

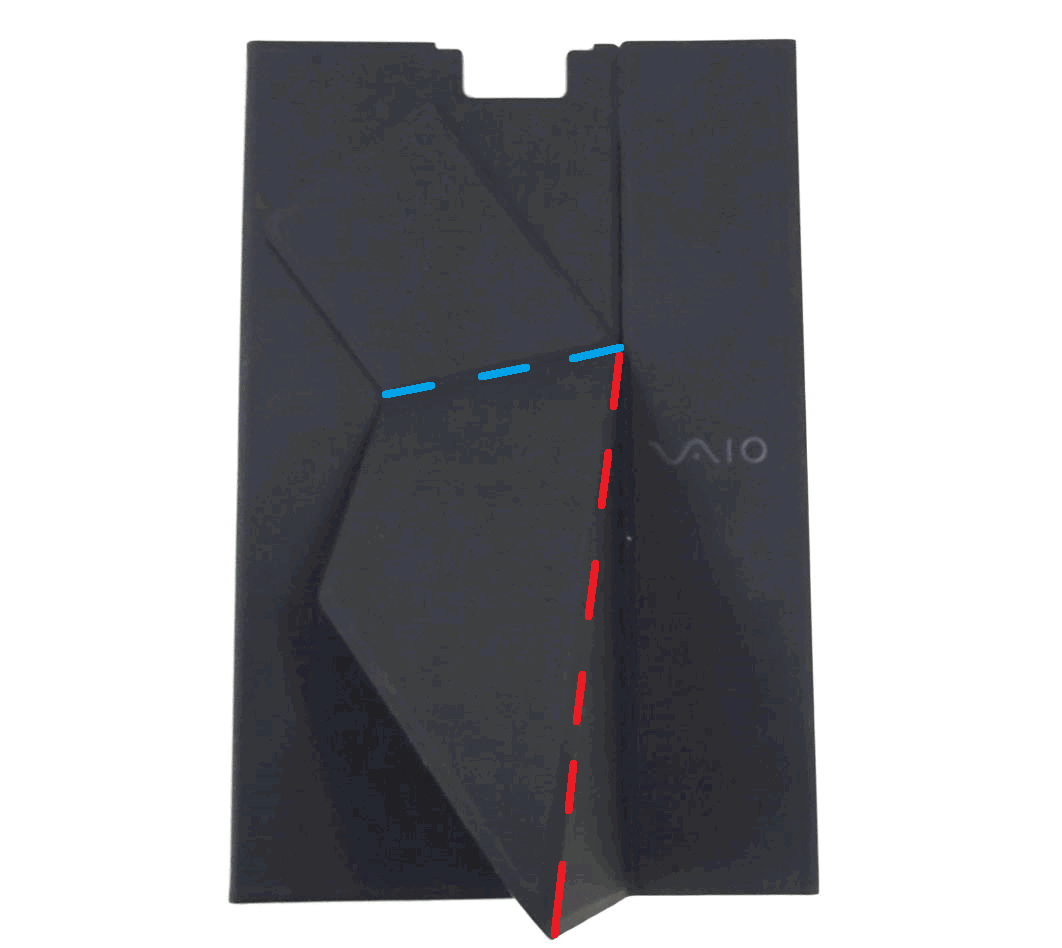

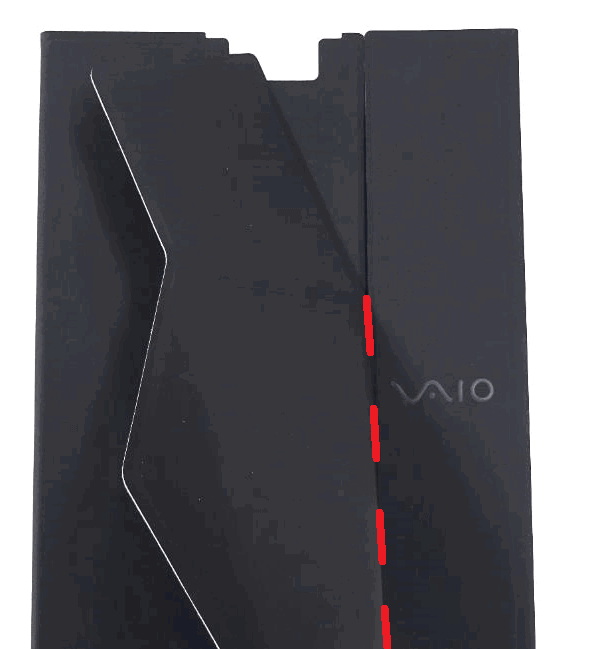

  3. 下図の赤の点線部を約90度に折り曲げます。

  4. 青の点線部分を折り曲げていき、磁石で固定されるところまで動かします。

     参考情報


    カバースタンドの組立は以下の動画も参考にしてください。

  5. カバースタンドを立てます。

  6. モバイルディスプレイのスタンドを開きます。

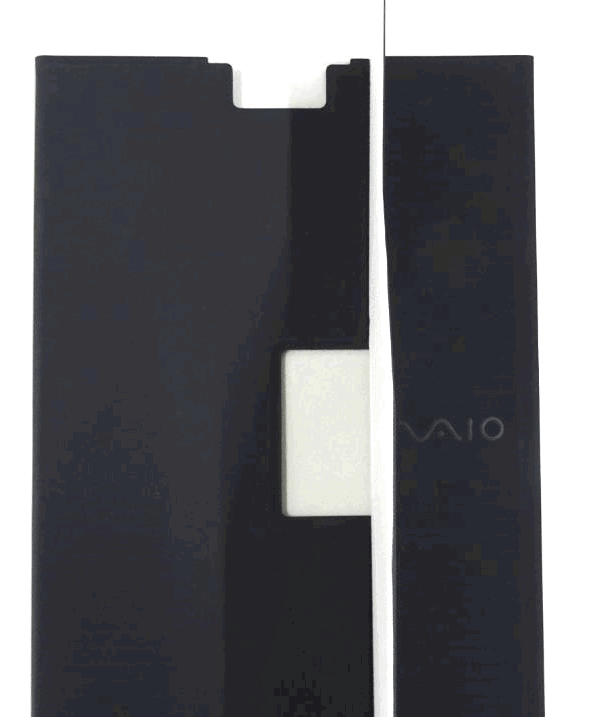

  7. モバイルディスプレイのスタンドを、機銘板表示面を手前にして、カバースタンドのVAIOロゴのある側の上部切り欠き部分に差し込みます。
    ※指でカバースタンドの差し込む部分を広げておくと、モバイルディスプレイのスタンドが差し込みやすくなります。

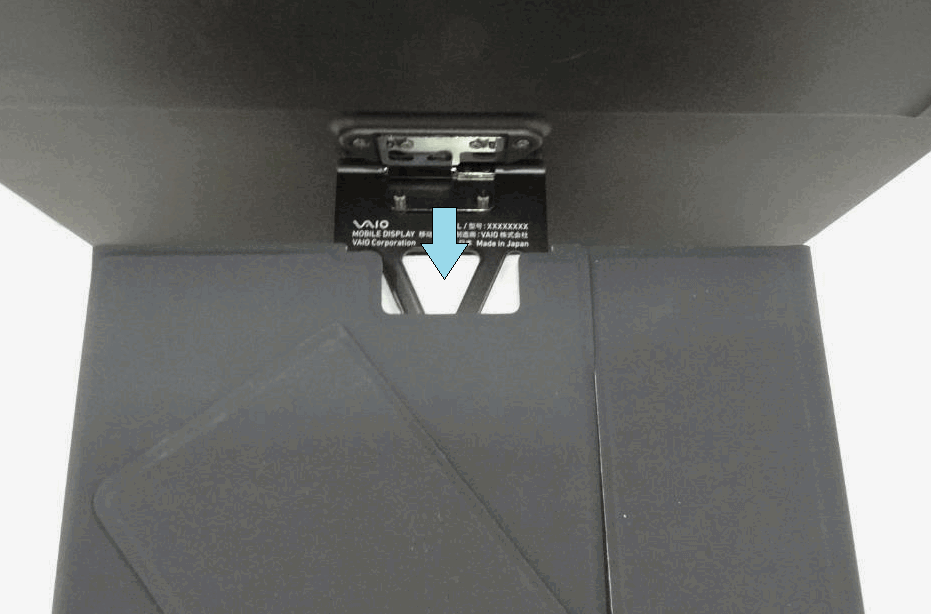

  8. 切り欠き部の中央部にモバイルディスプレイのヒンジ部を奥まで差し込みます。

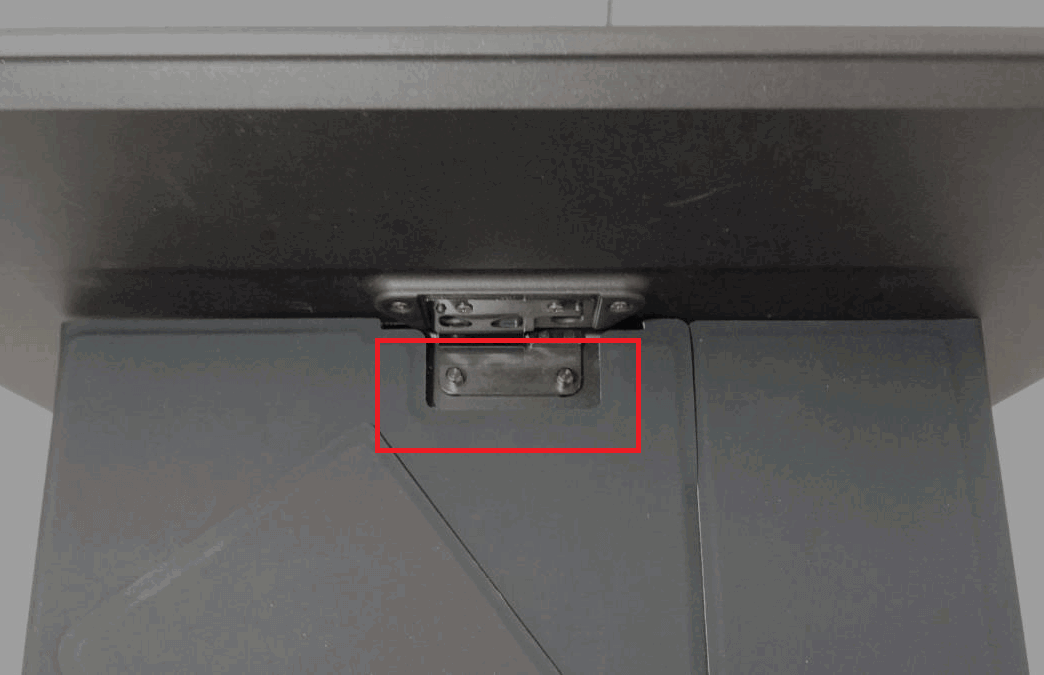

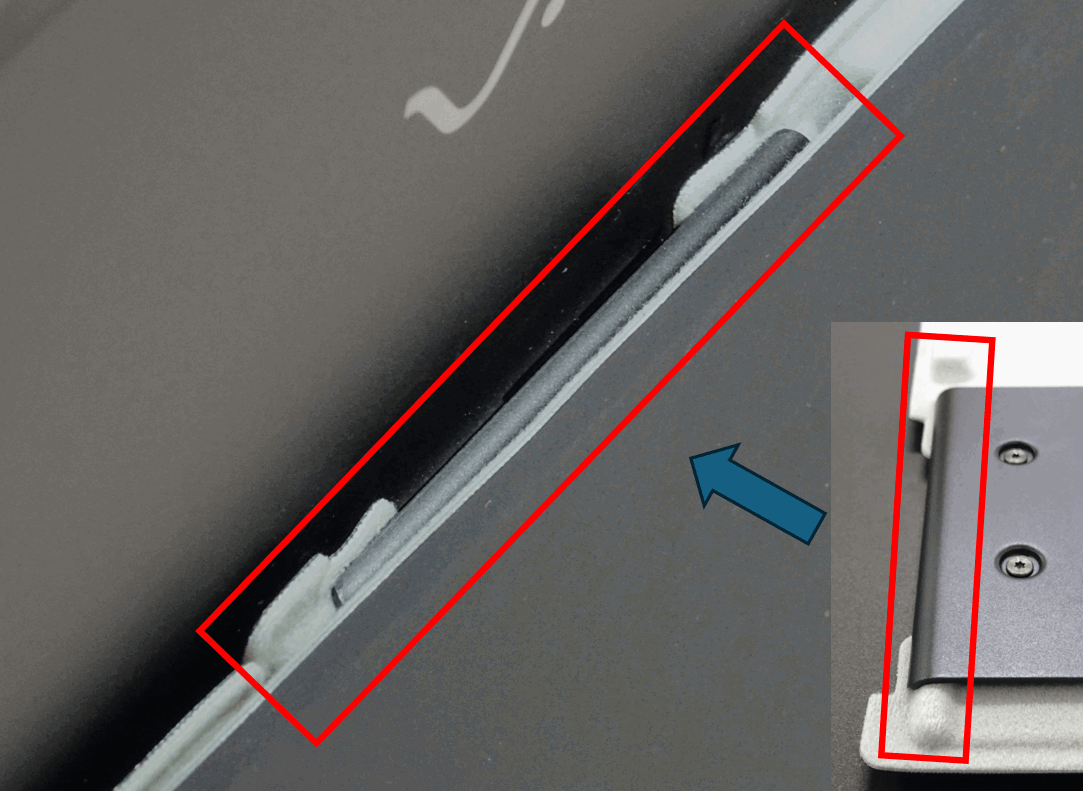

    背面から見た場合に、カバースタンドの凸部分が、モバイルディスプレイのヒンジの奥まで突きあたっていることを確認してください。

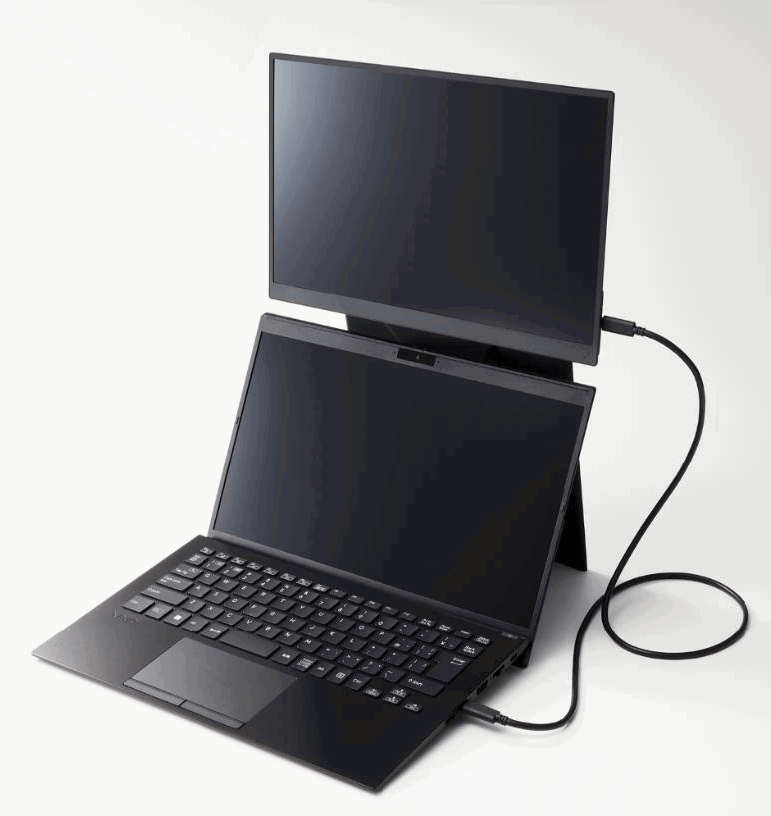

  9. カバースタンドにぐらつきがないことを確認したら、付属のUSB Type-C®ケーブルのプラグを本機のUSB Type-C®端子につなぎ、
    ケーブルのもう一方のプラグを接続先の機器のUSB Type-C®端子につなぎます。
    使用状況にあわせて、ディスプレイの角度を調整します。

     ご注意


    カバースタンドは不安定な場所に置かないでください。
    凹凸があったり、傾いた場所に立てると落下による故障・破損の原因となります。

     参考情報

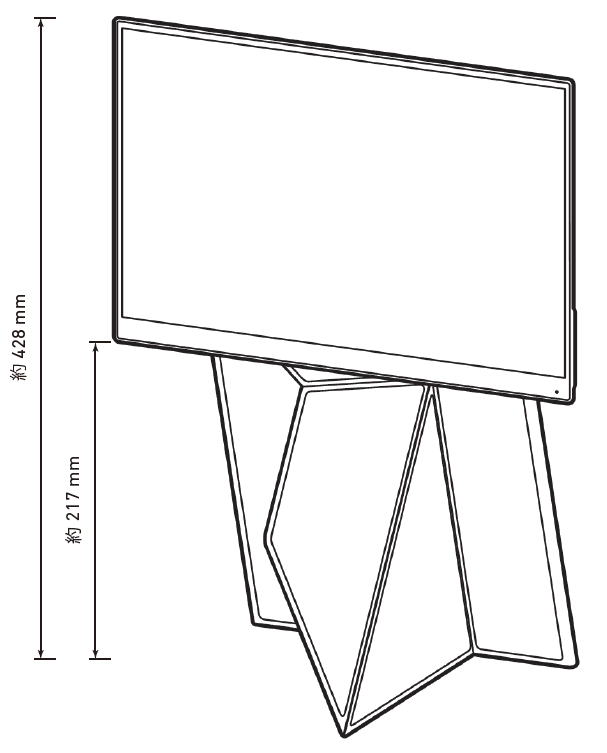

    カバースタンドを利用して、モバイルディスプレイを縦置きにして利用することも可能です。
    縦置きでの利用方法については、下記のWebページをご覧ください。

    ▼関連Q&A:

    [VJ5VP141]VAIO Vision+(TM) 14のカバースタンドを使用した縦置きについて

目次へ戻る


ご使用にあたっての注意事項

▶詳細
  • このカバースタンドは、同梱のモバイルディスプレイの完全な保護を保証するものではございません。
    持ち運びの際や、スタンドとしてご使用の際の転倒や落下などによる故障や破損については責任を負いかねますのでご了承ください。

  • このカバースタンドを不安定な場所に置かないでください。
    ぐらついた台の上や傾いたところに設置すると、落ちたり倒れたりしてけがや故障・破損の原因となることがあります。
    また、設置・取り付け場所の強度も十分にお確かめください。

  • カバースタンドの可動部に、指を挟まないようご注意ください。けがの原因となることがあります。

  • カバーとしてご使用の際、開口部を下にして強く揺すらないでください。
    モバイルディスプレイが落下して、けがの原因となることがあります。

  • 心臓ペースメーカーの装着部位に近づけないでください。
    このカバースタンドには磁石が使用されているため、磁気によりペースメーカーの動作に影響を与えることがあります。

  • 磁気に弱いものを近づけないでください。
    このカバースタンドには磁石が使用されているため、磁気カードや乗車券などの磁気に弱い機器を近づけると、記録内容が破壊されることがあります。

  • 素材の特性上、摩擦・汗・水などで色落ちまたは色移りすることがあります。
    また、多少のスレ傷、色ムラまたは風合いのムラがある場合がありますが、ご了承ください。

  • ご使用中の折り曲げや擦れ等により、割れや傷が発生することがあります。

  • 防水仕様ではありません。

  • 製品仕様上、重ね合わせ部に多少の誤差が生じる場合がありますが、ご了承ください。

  • 汚れた場合は乾いた布やよく絞った布で拭いてください。
    その際、洗剤や有機溶剤等を使用しないでください。

  • 洗濯やアイロンがけは行わないでください。

  • 高温多湿や直射日光を避けて使用または保管してください。変色や変形する場合があります。

目次へ戻る


カバースタンドの仕様について

▶詳細
サ イ ズ   カバースタンド単体時
      縦 :  約 334 mm
      横 :  約 222 mm
      高さ : 約 13 mm

  モバイルディスプレイ収納時
      縦 :  約 334 mm
      横 :  約 222 mm
      高さ : 約 18 mm
重 量   約440g

目次へ戻る
